Kit pisca pisca simples AB

Código: 1006 Marca:
R$ 13,90
Comprar Estoque: Disponível
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O circuito:

O circuito poderá ser utilizado para sinalização de advertência ou alerta em diversas aplicações, seja em uma situação real de advertência, como complemento de um projeto eletrônico ou em um projeto do tipo feira de ciências. O circuito foi desenvolvido para ser alimentado por duas pilhas AA ou AAA (3V), e manterá o LED de alto brilho (AB) piscando continuamente em uma frequência fixa, como sinalizador de evento em geral.



Observações funcionais:

Trata-se de um circuito multivibrador que trabalha com o princípio de carga e descarga dos capacitores C1 e C2, através dos resistores R3 e R4, onde a largura dos períodos altos e baixos (T1 e T2) são definidos, ou seja, o tempo que o LED permanecerá aceso e apagado. Os mesmos estão calculados de modo que o mesmo possa piscar na faixa de aproximadamente 1 Hz, ou seja, de forma alternada a cada 1 segundo aproximadamente.

Este circuito não possui nenhum ajuste, sendo assim não será possível variar a velocidade das piscadas dos Leds no circuito.

A única solução para alterar o período de oscilação (T1 e T2), ou seja, a velocidade das piscadas, seria alterando os valores de C1 e C2  e de R3 e R4.

Estes componentes definem a largura dos períodos altos e baixos (T1 e T2), ou seja, o  tempo do LED aceso e apagado.



O Kit para montagem:

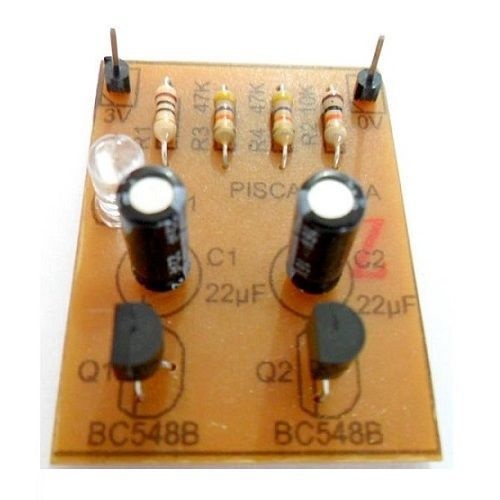

O Kit é composto de uma placa de circuito impresso (3,3 x 4,2cm) e de todos os componentes necessários para a montagem. Além disso, o mesmo acompanha um manual de montagem impresso, composto pelo esquema do circuito e orientação para a montagem. O suporte para pilhas não esta incluso.

OBS: Para quantidades acima de 5 peças, entrar em contato para combinar disponibilidade e prazo de entrega.
