O circuito:
O circuito poderá ser utilizado para sinalização de advertência ou alerta em diversas aplicações, seja em um projeto eletrônico ou em um projeto do tipo feira de ciências. O circuito manterá os LEDs piscando de maneira alternada como sinalizador de evento em geral.
Observações funcionais:
Trata-se de um circuito multivibrador que trabalha com o princípio de carga e descarga dos capacitores C1 e C2, através dos resistores R3 e R4, onde a largura dos períodos altos e baixos (T1 e T2), ou seja, o tempo do LED1 aceso e LED2 apagado e LED1 apagado e LED2 estão calculados de modo que os mesmos possam piscar na faixa de aproximadamente 1 Hz, ou seja, de forma alternada a cada 1 segundo aproximadamente.
Este circuito não possui nenhum ajuste, sendo assim não será possível variar a velocidade das piscadas dos Leds no circuito.
A única solução para alterar o período de oscilação (T1 e T2), ou seja, a velocidade das piscadas, seria alterando os valores de C1 e C2 e de R3 e R4.
Estes componentes definem a largura dos períodos altos e baixos (T1 e T2), ou seja, o tempo do LED1 aceso e LED2 apagado e LED1 apagado e LED2 aceso.
O Kit para montagem:

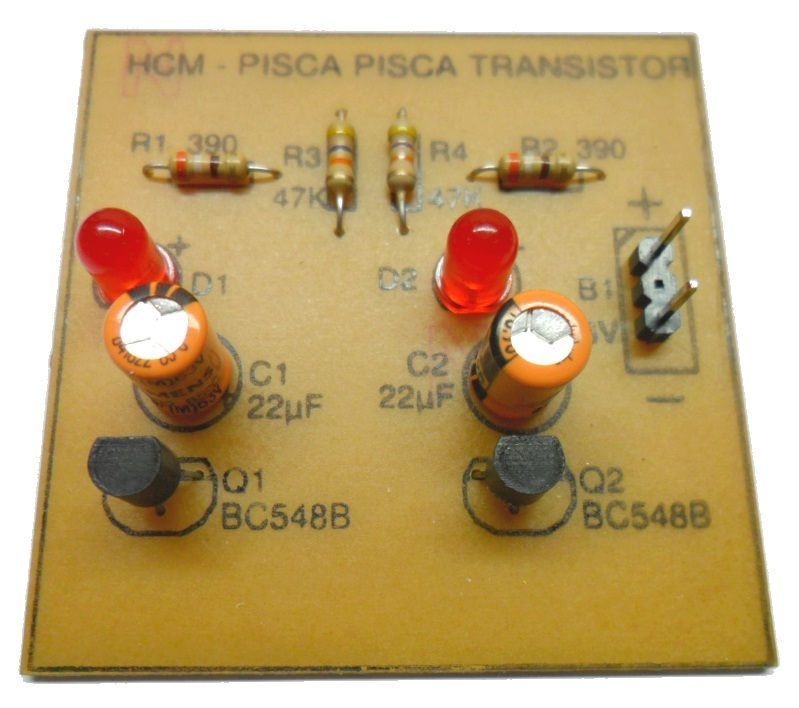

O Kit é composto de uma placa de circuito impresso (5 x 5 cm) e de todos os componentes necessários para a montagem. Além disso, o mesmo acompanha um manual de montagem impresso, composto pelo esquema do circuito e orientação para a montagem. O suporte para pilhas não esta incluso.
OBS: Para quantidades acima de 5 peças, entrar em contato para combinar disponibilidade e prazo de entrega.
