O circuito:
O circuito é composto por dois Leds de alto brilho (AB) branco, e poderá ser utilizado em diversas aplicações, para sinalização de advertência ou alerta, seja em uma situação real de advertência ou como complemento de um projeto eletrônico, também poderá ser utilizado em um projeto do tipo feira de ciências.
O circuito pode ser alimentado por uma tensão na faixa de 9 à 12 volts sem que haja necessidade de substituir nenhum componente. Mesmo sendo alimentado por uma tensão de 9V os Leds apresentam boa luminosidade.
O consumo do circuito é baixo, chegando no máx. a 30 ma, mantendo o LED piscando continuamente em uma frequência fixa, como sinalizador de evento em geral.
Observações funcionais:
Trata-se de um circuito multivibrador que trabalha com o princípio de carga e descarga dos capacitores C1 e C2, através dos resistores R3 e R4, onde a largura dos períodos altos e baixos (T1 e T2) são definidos, ou seja, o tempo que os LEDs permanecerão acesos e apagados. Os mesmos estão calculados de modo que os mesmos possam piscar na faixa de aproximadamente 1 Hz, ou seja, de forma alternada a cada 1 segundo aproximadamente.
Este circuito não possui nenhum ajuste, sendo assim não será possível variar a velocidade das piscadas dos Leds no circuito.
A única solução para alterar o período de oscilação (T1 e T2), ou seja, a velocidade das piscadas, seria alterando os valores de C1 e C2 e de R3 e R4.
Estes componentes definem a largura dos períodos altos e baixos (T1 e T2), ou seja, o tempo dos LEDs acesos e apagados.
O Kit para montagem:

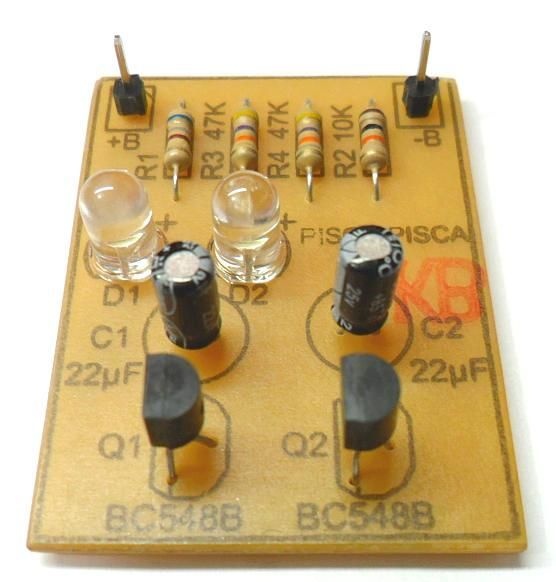

O Kit é composto de uma placa de circuito impresso (3,3cm x 4,3cm) e de todos os componentes necessários para a montagem. Além disso, o mesmo acompanha um manual de montagem impresso, composto pelo esquema do circuito e orientação para a montagem. O suporte para pilhas não esta incluso.
OBS: Para quantidades acima de 5 peças, entrar em contato para combinar disponibilidade e prazo de entrega.
