Descrição:

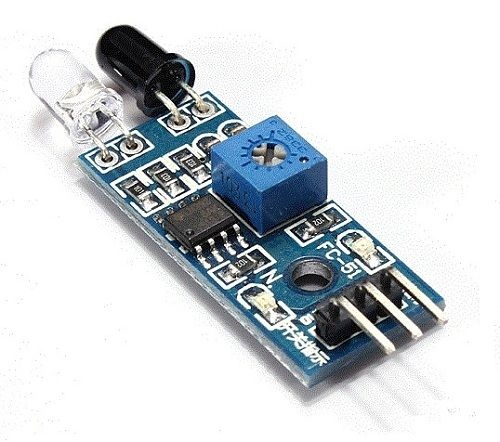

O módulo sensor de luz adaptável ao ambiente, tendo um par de transmissor e receptor de infravermelhos.
Quando à detecção de obstáculos (reflexão da superfície), o receptor infravermelho é refletida de volta pelo tubo receptor, após o processamento através do circuito de comparação, o Led indicador verde se acenderá enquanto o sinal digital de saída interface de saída de sinal (um sinal de baixo nível)
Pode ser ajustado a distância de detecção através do potenciómetro, a faixa de distância efetiva 2 ~ 80 cm.
Tensão de trabalho é 3,3 V-5 V.
Fácil de usar, pode ser amplamente utilizado na prevenção robô obstáculo e rastreamento de linha preto e branco, e muitas outras ocasiões.
Dois módulos Parâmetro Descrição
Quando o módulo detectar um obstáculo na frente do sinal, os níveis de luz indicadora verde placa de circuito enquanto a produção continua baixo sinal OUT Porto, o módulo detectar A distância de 2 a 60 cm, detecção de ângulo de 35 °, ajustando o potenciômetro no sentido horário, a distância de detecção aumenta; Horário de ajuste do potenciômetro, distância de detecção diminui.
O módulo sensor de porta de saída OUT pode ser conectado diretamente ao microcontrolador porta IO, mas também pode acionar um 5 V relé; conexão: VCC-VCC-GND; out-IO
Uso do LM393, estabilidade no emprego;
Pode ser 3 - 5 V DC fonte de alimentação para o módulo. Quando o aparelho é ligado, o indicador de alimentação vermelho;
Com furo de 3 mm, orifícios de parafuso para fácil montagem, instalação.
A placa de circuito Tamanho: 3,1 cm * 1,5 cm
Três especificação de interface do módulo (fios)
1 VCC externa 3,3 V-5 V tensão (5 V microcontrolador e pode ser conectado diretamente a 3,3 V MCU)
GND externa 2 GND
3 interfaces de saída digital pequena placa (0 e 1)
