O circuito:
Trata-se de um circuito que poderá ser utilizado para sinalizar, alertar ou acionar algum dispositivo externo quando algum objeto é detectado no ponto de detecção do circuito. Existe uma infinidade de aplicações para este circuito, seja em um projeto eletrônico ou na detecção de algum movimento mecânico ou robótico. Também pode ser utilizado em projetos do tipo feira de ciências, simulando um sensor de abertura de um portão, a presença de uma pessoa ou animal, conforme a criatividade de cada um.
Ao detectar um objeto o LED começará a pisca, sinalizando que um objeto foi detectado. Além do piscar do LED, o circuito possui dois conectores que podem ser utilizados de forma auxiliar para acionar um circuito ou carga externa, como por exemplo: uma lâmpada, um outro LED, uma Buzina e até mesmo um drive (via relé) que poderá acionar uma carga de maior tensão e corrente.
Observações funcionais:
Trata-se de um circuito que funciona em modo de espera, até que um objeto seja detectado. Ao detectar um objeto o LED começará a pisca, sinalizando que um objeto foi detectado, e assim permanecerá até que o objeto seja removido da área de detecção. O circuito possui dois conectores Auxiliares (+) e (-) possibilitando o acionamento de outra carga ou circuito externo que consuma uma corrente máx. de 600 ma. Trata-se de um circuito muito versátil e que pode ser utilizado em diversas aplicações. O ponto de detecção deve respeitar uma distância máx. 120 mm, para um bom funcionamento. Isto é possível, se for efetuada algumas alterações nos valores de alguns componentes do circuito.
Por isso, nada impede que ao invés de soldar os sensores na placa, os mesmos sejam soldados através de fios e montado no local em que deseja realizar a detecção.
O Kit para montagem:

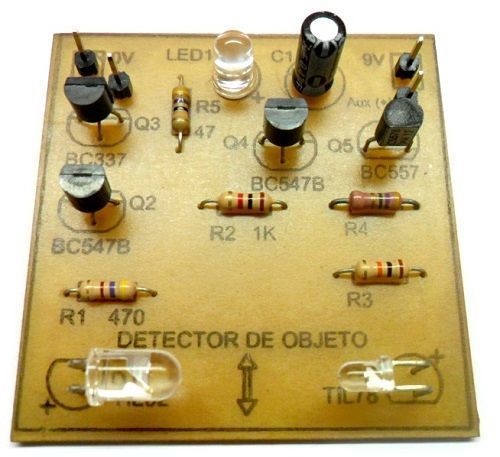

O Kit é composto de uma placa de circuito impresso ( 5 x 5 cm) e de todos os componentes necessários para a montagem. Além disso, o mesmo acompanha um procedimento de montagem impresso, composto pelo esquema do circuito e orientação para a montagem. O clipe para bateria não esta incluso.
OBS: Para quantidades acima de 5 peças, entrar em contato para combinar disponibilidade e prazo de entrega.
