O circuito:
Trata-se de uma excelente fonte de alimentação para bancada, pois utiliza poucos componentes e tem uma excelente estabilidade e regulagem.
Fonte poderá ser utilizada para diversas aplicações, seja para alimentação de um circuito, equipamento ou dispositivo e durante as experiência e montagens. A mesma esta limitada a fornecer uma corrente de 1,5 Ampère de saída.
O circuito foi desenvolvido para ser alimentado por um transformador de força de 15 V à 24V x 1,5A de saída AC.
A placa é composta por duas conexões via borne, a conexão de entrada AC e saída DC, a fim de facilitar a conexão com o transformador e com os circuitos que serão alimentados. Para monitorar o seu estado de funcionamento, também foi adicionado um LED para sinalizar se a mesma esta ligada (POWER) ou desligada (OFF).
Observações e características funcionais:
Tensão de saída: 1,25 à 30 V – ajuste contínuo via potenciômetro
Corrente máxima de saída: 1,5 A (conforme transformador)
Proteção: térmica e contra curto
O circuito é formado por um circuito retificador de onda completa com filtros e dotado de um circuito regulador de tensão LM317 e um circuito divisor de tensão que permite alterar a referência do circuito de saída e assim a tensão fornecida da fonte. O circuito retificador é composto por 4 diodos 1N4007, que são responsáveis retificação e o capacitor C1 como filtro principal responsável por eliminar o famoso “ripple”. Os capacitores C2 e C3 são responsáveis por filtrar ruídos, lembrando que o uso destes capacitores é uma recomendação do próprio fabricante.
A tensão de saída (secundário) do transformador de força deverá ser escolhida conforme a faixa de tensão de saída desejada, devendo ser respeitada a tensão máxima do circuito, que é de 24 V.
Caso você não necessite de uma tensão de 24 V de saída, você poderá utilizar um transformador de menor valor.
Para aquele que desejam uma fonte que possa variar na faixa de 1,25 à 24 Volts, será necessário utilizar um transformador que forneça em seu secundário uma saída de 24 V.
O Kit para montagem:

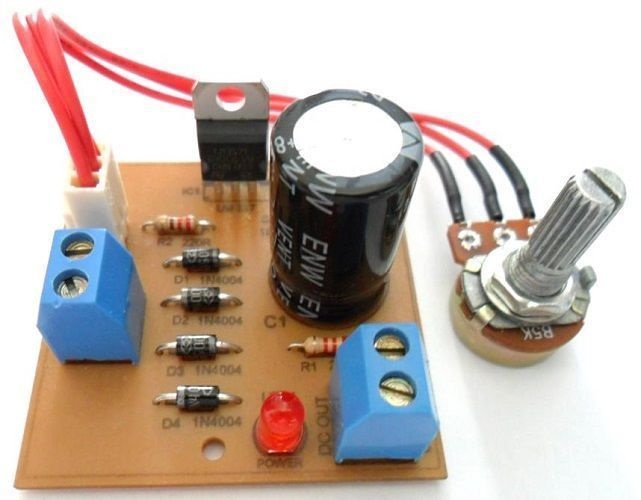

O Kit é composto de uma placa de circuito impresso (5 x 5 cm) e de todos os componentes necessários para a montagem. Além disso, o mesmo acompanha um manual de montagem impresso, composto pelo esquema do circuito e orientação para a montagem.
Atenção !!!
O KIT não acompanha o transformador de força e dissipador de calor.
Caso queira adquirir o transformador de força + o dissipador, entre em contato conosco.
OBS: Para quantidades acima de 5 peças, entrar em contato para combinar disponibilidade e prazo de entrega.
